Mengapa Pengukuran Sasis Penting Sebelum Restorasi Mobil Tua dari Surabaya?

Restorasi mobil tua tidak seharusnya dimulai dengan langsung mengerok cat, memotong panel berkarat, atau mengganti bagian bodi. Sebelum pembongkaran dilakukan, kondisi dasar kendaraan perlu diperiksa terlebih dahulu, terutama geometri rangka dan sasisnya.

Mobil yang secara visual terlihat cukup lurus belum tentu mempunyai struktur yang presisi. Usia kendaraan, korosi, benturan lama, beban berlebih, pengangkatan yang tidak tepat, serta riwayat perbaikan sebelumnya dapat membuat titik tertentu bergeser, turun, melintir, atau tidak lagi simetris.

Karena itu, pemilik yang sedang mencari bengkel restorasi mobil tua Surabaya perlu memastikan bahwa workshop tidak hanya menilai tampilan luar kendaraan. Pengukuran struktur dibutuhkan untuk menentukan apakah bodi masih berada pada posisi yang benar sebelum panel dibongkar dan pekerjaan pengelasan dimulai.

Zenith Motor menerima konsultasi proyek restorasi mobil tua dari Surabaya dan kota lainnya. Pemilik dapat mengirimkan foto, video, riwayat kendaraan, serta keluhan yang dirasakan untuk memperoleh gambaran awal sebelum pemeriksaan langsung dijadwalkan.

Apa yang Dimaksud dengan Pengukuran Sasis? 📐

Pengukuran sasis adalah proses membandingkan posisi sejumlah titik referensi pada kendaraan. Pemeriksaan dapat mencakup jarak memanjang, lebar, diagonal, ketinggian, kesimetrisan, serta hubungan antara struktur bawah dengan bukaan dan panel bodi.

Istilah sasis sering digunakan secara umum, tetapi konstruksi setiap mobil dapat berbeda. Mobil tertentu menggunakan rangka terpisah atau body-on-frame, sedangkan kendaraan lain memakai konstruksi monokok atau unibody yang menyatukan lantai, pilar, rocker panel, dan bagian struktur lainnya.

Tujuan pengukuran bukan sekadar memastikan sisi kanan dan kiri mempunyai tampilan yang mirip. Hasilnya digunakan sebagai dasar untuk menilai apakah kendaraan perlu dikoreksi, bagian mana yang harus diperbaiki terlebih dahulu, dan apakah panel dapat dilepas tanpa kehilangan referensi bentuk aslinya.

Mengapa Pengukuran Harus Dilakukan Sebelum Mobil Dibongkar? 🔍

Kendaraan yang masih lengkap menyimpan banyak informasi penting. Posisi pintu, celah kap mesin, celah bagasi, kedudukan kaca, tinggi bodi, posisi roda, serta hubungan antara satu panel dengan panel lain dapat diperiksa sebelum referensi tersebut hilang akibat pembongkaran.

Pengukuran awal penting karena beberapa alasan berikut:

• Mengetahui kondisi struktur sebelum dipengaruhi pekerjaan restorasi.
• Membedakan kerusakan lama dengan perubahan yang terjadi selama pembongkaran.
• Menemukan sasis miring, melintir, turun, atau bergeser.
• Menentukan apakah koreksi struktur diperlukan sebelum perbaikan panel.
• Merekam posisi asli pintu, kap mesin, bagasi, kaca, dan panel bodi.
• Menentukan titik penyangga ketika panel struktural harus dipotong.
• Mencegah bentuk bodi berubah ketika bagian yang berkarat dilepas.
• Membantu menyusun urutan pengerjaan secara lebih tepat.
• Memberikan dasar dokumentasi yang dapat dibandingkan setelah perbaikan.

Jika pengukuran baru dilakukan setelah banyak bagian dipotong, teknisi mungkin tidak lagi mempunyai gambaran lengkap mengenai kondisi kendaraan sebelum restorasi. Hal ini dapat memperbesar risiko membentuk bodi berdasarkan panel yang sebelumnya memang sudah tidak berada pada posisi yang tepat.

Penyebab Geometri Sasis Mobil Tua Berubah ⚠️

Perubahan struktur tidak selalu berasal dari kecelakaan besar. Pada mobil tua, sejumlah kejadian kecil yang berlangsung selama puluhan tahun dapat menghasilkan ketidaksesuaian yang cukup berarti.

1. Riwayat Benturan atau Kecelakaan

Benturan dari depan, belakang, atau samping dapat memindahkan posisi chassis rail, apron, pilar, crossmember, dudukan suspensi, atau lantai. Perbaikan lama mungkin hanya merapikan panel luar tanpa mengembalikan titik struktur secara menyeluruh.

2. Korosi pada Bagian Struktural

Rocker panel, lantai, dudukan bodi, pilar, dan crossmember dapat kehilangan kekuatan akibat karat. Ketika material menipis, struktur dapat turun atau berubah bentuk karena tidak lagi mampu mempertahankan beban kendaraan.

3. Teknik Pengangkatan yang Tidak Tepat

Penggunaan dongkrak pada titik yang tidak semestinya dapat membuat lantai, pinch weld, atau rocker panel tertekan. Jika dilakukan berulang kali, deformasi dapat memengaruhi hubungan antarbagian bodi.

4. Perbaikan dan Pengelasan Sebelumnya

Panas pengelasan yang tidak dikendalikan dapat menyebabkan logam menyusut dan menarik bagian di sekelilingnya. Panel yang dipasang tanpa pengukuran juga dapat mengunci struktur pada posisi yang tidak tepat.

5. Beban dan Pemakaian Jangka Panjang

Kendaraan yang sering membawa muatan berat, melewati jalan rusak, atau digunakan dalam kondisi ekstrem dapat mengalami kelelahan material. Bushing yang rusak dan dudukan suspensi yang bermasalah juga dapat membuat posisi kendaraan tampak tidak seimbang.

6. Modifikasi Struktur

Perubahan suspensi, dudukan mesin, lantai, wheel tub, atau bagian sasis tanpa perencanaan dapat mengubah distribusi beban dan geometri dasar kendaraan.

Tanda Struktur Mobil Tua Mungkin Tidak Presisi 🚘

Gejala berikut tidak selalu membuktikan bahwa sasis bengkok karena masalah suspensi, roda, ban, dan panel juga dapat menimbulkan tanda serupa. Namun, gejala tersebut menjadi alasan untuk melakukan pemeriksaan lebih mendalam.

• Celah pintu kanan dan kiri terlihat berbeda.
• Pintu turun, sulit ditutup, atau harus diangkat agar mengunci.
• Kap mesin dan bagasi tidak berada di tengah bukaan.
• Kaca atau karet kaca sulit dipasang dengan rapi.
• Garis karakter antarpanel tidak tersambung.
• Salah satu roda terlihat lebih maju atau mundur dalam rumah roda.
• Tinggi kendaraan berbeda meskipun suspensi terlihat normal.
• Mobil cenderung bergerak ke salah satu sisi.
• Setir tidak kembali ke posisi yang wajar setelah spooring.
• Ban mengalami keausan tidak merata.
• Terdapat lipatan atau bekas tarikan pada lantai dan chassis rail.
• Terdapat banyak bekas las pada titik struktur.
• Sealant dan sambungan sisi kanan berbeda dari sisi kiri.
• Rocker panel atau lantai kabin terlihat turun.

Pemeriksaan visual perlu dilanjutkan dengan pengukuran. Menyetel engsel atau mengubah posisi fender mungkin dapat membuat celah terlihat lebih baik, tetapi langkah tersebut tidak memperbaiki struktur yang sudah bergeser.

Bagian dan Titik Sasis yang Perlu Diperiksa 📏

Titik pengukuran harus disesuaikan dengan konstruksi kendaraan dan data referensi yang tersedia. Tidak semua lubang atau ujung panel dapat digunakan sebagai acuan karena beberapa bagian memang tidak dibuat simetris atau telah berubah akibat perbaikan lama.

Bagian yang umumnya diperiksa antara lain:

• Ujung dan bagian tengah chassis rail.
• Crossmember depan dan belakang.
• Titik dudukan suspensi.
• Posisi subframe jika kendaraan menggunakannya.
• Dudukan bodi pada mobil dengan rangka terpisah.
• Rocker panel bagian dalam dan luar.
• Titik referensi pada lantai kendaraan.
• Dudukan mesin dan transmisi apabila relevan.
• Bukaan pintu serta posisi pilar A, B, dan C.
• Bingkai kaca depan dan kaca belakang.
• Bukaan kap mesin dan bagasi.
• Jarak sumbu roda kanan dan kiri.
• Posisi roda terhadap rumah roda.

Pengukuran diagonal digunakan untuk membandingkan hubungan antartitik. Jika dua diagonal yang seharusnya setara menunjukkan perbedaan, terdapat kemungkinan struktur bergeser atau membentuk pola seperti jajaran genjang.

Pengukuran ketinggian juga penting. Struktur dapat terlihat lurus jika hanya diperiksa dari atas, tetapi salah satu titik mungkin lebih tinggi atau lebih rendah. Kondisi ini dapat menunjukkan tekukan vertikal atau puntiran.

Metode Pengukuran Sasis Sebelum Restorasi 🧰

Metode pengukuran dapat berbeda sesuai fasilitas workshop, jenis kendaraan, dan tingkat kerusakan. Pemeriksaan tidak selalu bergantung pada satu alat saja. Hasil yang lebih baik diperoleh dengan menggabungkan data ukuran, pemeriksaan visual, celah panel, dan riwayat kendaraan.

Pengukuran Manual

Meteran, tram gauge, penggaris lurus, bandul ukur, serta alat pembanding dapat digunakan untuk memeriksa jarak antartitik. Metode manual tetap bermanfaat selama kendaraan ditempatkan dengan benar dan titik acuannya ditentukan secara konsisten.

Measuring Bridge atau Sistem Mekanis

Sistem ini membantu membandingkan panjang, lebar, dan tinggi titik bawah kendaraan terhadap bidang referensi. Posisi beberapa titik dapat dipantau saat proses koreksi berlangsung.

Sistem Pengukuran Elektronik atau Tiga Dimensi

Peralatan elektronik dapat merekam koordinat sejumlah titik dan membandingkannya dengan referensi yang digunakan. Sistem ini juga membantu memantau perubahan posisi selama proses penarikan struktur.

Pemeriksaan Geometri Roda

Data spooring dapat memberikan petunjuk mengenai hubungan roda dan suspensi. Namun, spooring tidak menggantikan pengukuran sasis. Nilai roda yang dapat disetel belum tentu membuktikan bahwa struktur bodi berada pada posisi yang tepat.

Hubungan Pengukuran Sasis dengan Pemasangan Panel Bodi 🧩

Panel bodi tidak berdiri sendiri. Posisi fender dipengaruhi apron dan pilar. Posisi pintu dipengaruhi pilar, rocker panel, lantai, serta engsel. Kap mesin dipengaruhi kedudukan bagian depan, sedangkan bagasi dipengaruhi quarter panel dan struktur belakang.

Jika struktur dasar tidak presisi, masalah berikut dapat terjadi:

• Pintu sulit memperoleh celah yang rata.
• Garis bodi depan dan belakang tidak bertemu.
• Kap mesin terlihat miring meskipun engsel sudah disetel.
• Bagasi sulit menutup atau tidak berada di tengah.
• Kaca mempunyai tekanan tidak merata ketika dipasang.
• Karet pintu tidak menekan secara konsisten.
• Fender harus dipaksa agar bertemu dengan pintu dan kap mesin.
• Dempul digunakan terlalu tebal untuk menyamarkan perbedaan bentuk.

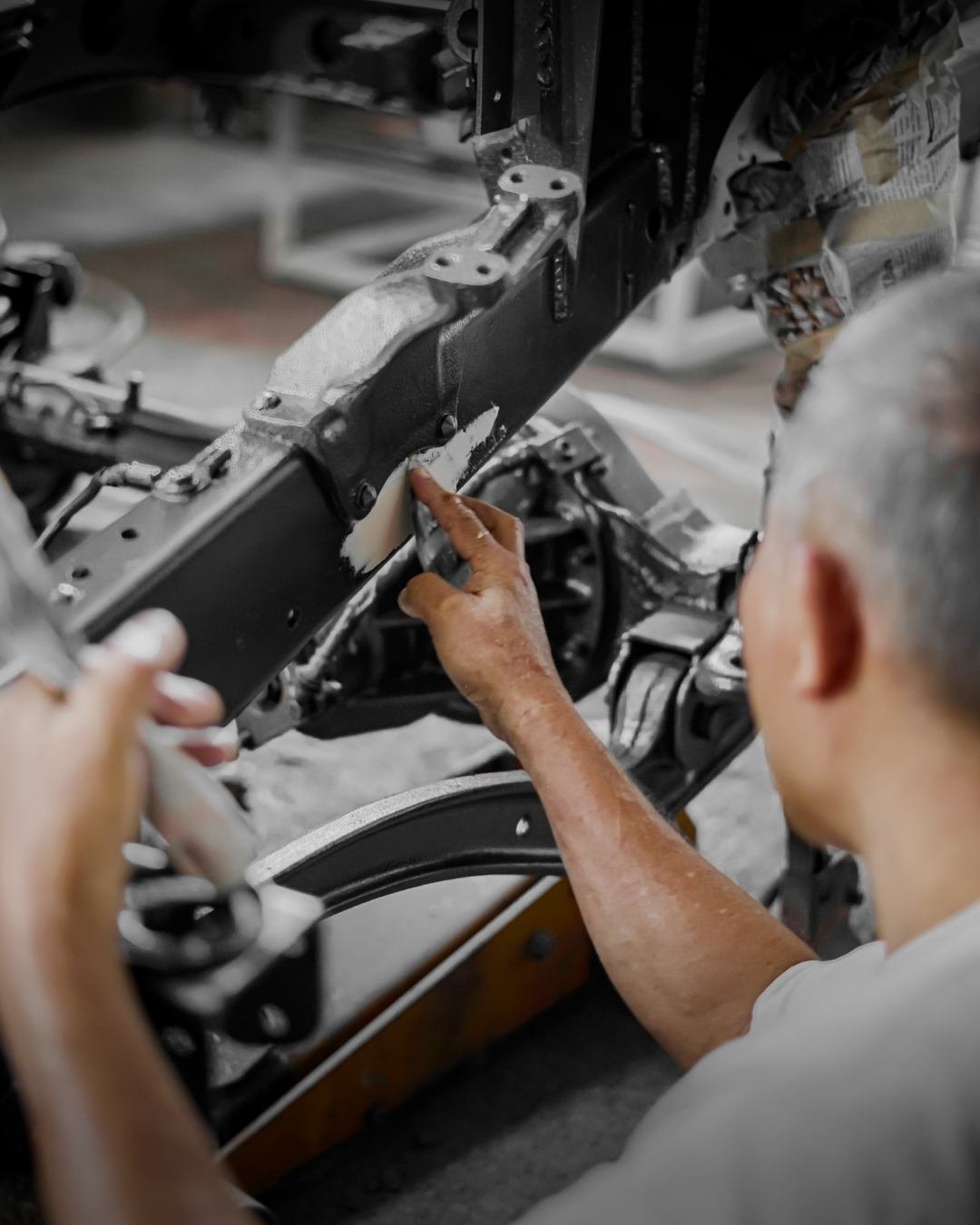

Karena itu, panel sebaiknya diuji pasang setelah struktur dikoreksi dan sebelum pengelasan permanen dilakukan. Pintu, fender, kap mesin, bagasi, kaca, lis, lampu, serta komponen terkait dapat digunakan untuk memeriksa hubungan antarbagiannya.

Risiko Mengelas Panel Sebelum Mengukur Sasis 🔥

Memotong panel struktural tanpa penyangga dapat menghilangkan kekakuan bodi. Ketika rocker panel, lantai, pilar, atau bagian penguat dilepas, bobot kendaraan dapat membuat bukaan pintu berubah dan struktur turun.

Risiko yang dapat terjadi apabila pengukuran dilewati meliputi:

• Struktur lama yang miring terkunci oleh panel baru.
• Bukaan pintu menyempit atau melebar setelah pengelasan.
• Pilar bergeser ketika rocker panel dipotong.
• Lantai baru dipasang mengikuti bentuk sasis yang sudah melintir.
• Panel kanan dan kiri mempunyai tinggi berbeda.
• Jarak sumbu roda tidak kembali seimbang.
• Kaca dan interior sulit dipasang pada tahap akhir.
• Pekerjaan yang telah selesai harus dibongkar kembali.

Sebelum bagian struktural dipotong, teknisi dapat memasang penguat sementara pada bukaan bodi. Pintu dan panel lain juga perlu diuji secara berkala selama pekerjaan berlangsung, bukan hanya setelah seluruh pengelasan selesai.

Urutan Pemeriksaan dan Perbaikan Struktur yang Tepat ✅

1. Mencatat riwayat kendaraan: Kumpulkan informasi kecelakaan, korosi, modifikasi, dan perbaikan sebelumnya.
2. Melakukan inspeksi visual: Periksa sambungan, bekas las, lipatan, karat, sealant, dan celah panel.
3. Menempatkan kendaraan pada bidang yang sesuai: Pastikan mobil berada pada posisi yang mendukung pengukuran konsisten.
4. Merekam kondisi awal: Dokumentasikan panel, bukaan, tinggi bodi, posisi roda, dan bagian bawah kendaraan.
5. Menentukan titik referensi: Pilih titik yang relevan berdasarkan konstruksi serta data kendaraan.
6. Mengukur panjang, lebar, diagonal, dan tinggi: Catat hasil sisi kanan dan kiri.
7. Membandingkan hasil: Tentukan area yang masih sesuai serta bagian yang bergeser.
8. Menyusun urutan koreksi: Prioritaskan struktur utama sebelum panel kosmetik.
9. Melakukan koreksi secara bertahap: Posisi diukur kembali selama proses penarikan atau perbaikan.
10. Menguji panel: Pasang sementara pintu, fender, kap mesin, bagasi, dan bagian terkait.
11. Melakukan pekerjaan logam: Panel berkarat diperbaiki setelah struktur mempunyai referensi yang tepat.
12. Melakukan pengukuran akhir: Bandingkan hasil akhir dengan catatan sebelum perbaikan.

Apabila kendaraan membutuhkan koreksi struktur, informasi layanan dapat dilihat melalui halaman perbaikan rangka dan press sasis mobil Zenith Motor.

Keputusan Setelah Hasil Pengukuran Diperoleh 📋

Pengukuran tidak selalu berakhir dengan penarikan sasis. Hasil pemeriksaan dapat menunjukkan beberapa kondisi berbeda.

Pemeriksaan awal juga membantu memisahkan pekerjaan yang wajib dilakukan untuk mengembalikan struktur dari pekerjaan kosmetik atau modifikasi yang bersifat pilihan.

Pentingnya Dokumentasi Sebelum Restorasi Mobil Tua 📸

Dokumentasi merupakan bagian penting dalam proyek jangka panjang. Mobil dapat berada di workshop selama berbulan-bulan, sedangkan banyak komponen akan dilepas dan kondisinya berubah selama proses berlangsung.

Dokumentasi awal sebaiknya mencakup:

• Foto kendaraan dari depan, belakang, dan kedua sisi.
• Foto celah setiap pintu, kap mesin, dan bagasi.
• Foto garis bodi dari sudut yang sejajar.
• Foto posisi roda di dalam rumah roda.
• Foto bagian bawah dan titik struktur.
• Foto sambungan, sealant, dan bekas pengelasan.
• Foto area karat dan panel yang pernah diperbaiki.
• Catatan hasil pengukuran awal.
• Catatan titik yang digunakan sebagai referensi.
• Foto penguat sementara sebelum panel dipotong.
• Hasil pengukuran selama dan setelah koreksi.

Catatan tersebut membantu teknisi mengevaluasi perubahan secara objektif. Pemilik kendaraan juga memperoleh gambaran lebih jelas mengenai kondisi awal, pekerjaan yang dilakukan, serta alasan di balik perubahan ruang lingkup restorasi.

Mengapa Pemeriksaan Struktur Memengaruhi Estimasi Biaya? 💰

Biaya restorasi tidak hanya ditentukan oleh luas panel yang berkarat atau jumlah bagian yang harus dicat. Struktur yang tidak presisi dapat menambah pekerjaan berupa pembongkaran, pembuatan penyangga, koreksi sasis, penggantian penguat, serta pengujian panel secara berulang.

Faktor yang dapat memengaruhi estimasi meliputi:

• Jenis konstruksi kendaraan.
• Jumlah titik yang mengalami pergeseran.
• Arah serta tingkat deformasi struktur.
• Kondisi chassis rail, crossmember, pilar, dan rocker panel.
• Luas korosi pada bagian struktural.
• Jumlah bekas perbaikan dan pengelasan lama.
• Ketersediaan data dimensi kendaraan.
• Kebutuhan membuat jig atau penguat sementara.
• Ketersediaan panel dan komponen pengganti.
• Kebutuhan membongkar suspensi, mesin, interior, dan kaca.

Rincian faktor biaya lainnya dapat dibaca melalui artikel biaya total restorasi mobil dari pengelasan hingga pengecatan.

Persiapan Proyek Restorasi Mobil Tua dari Surabaya 🚚

Pemilik kendaraan dari Surabaya dapat memulai konsultasi jarak jauh sebelum menentukan pengiriman mobil ke workshop. Foto dan video memang belum dapat menggantikan pengukuran langsung, tetapi dokumentasi yang lengkap membantu mengidentifikasi area yang perlu diprioritaskan saat inspeksi.

Siapkan informasi berikut:

• Merek, model, tipe, dan tahun kendaraan.
• Riwayat kecelakaan atau benturan jika diketahui.
• Riwayat penggantian lantai, pilar, rocker panel, atau sasis.
• Riwayat modifikasi suspensi dan struktur.
• Foto kendaraan dari seluruh sisi.
• Foto celah pintu, kap mesin, dan bagasi.
• Foto bagian bawah kendaraan.
• Foto bekas las, lipatan, atau permukaan yang tidak simetris.
• Video ketika setiap pintu dibuka dan ditutup.
• Video posisi roda serta tinggi kendaraan dari depan dan belakang.
• Keluhan seperti setir lari, ban aus tidak rata, atau bunyi pada bodi.
• Target restorasi dan rencana penggunaan kendaraan.

Sebelum kendaraan dikirim dari Surabaya, kondisi mesin, rem, roda, ban, dan komponen lepas juga perlu diperiksa. Jika mobil tidak layak dikendarai atau struktur dicurigai bermasalah, pengiriman menggunakan towing atau carrier lebih aman daripada memaksakan perjalanan darat.

Panduan tambahan tersedia melalui artikel memilih bengkel restorasi mobil untuk pemilik kendaraan di Surabaya.

Kesimpulan: Ukur Struktur Sebelum Mengejar Tampilan Akhir 🏁

Cat yang mengilap dan celah panel yang terlihat rapi tidak dapat menggantikan struktur yang benar. Jika sasis miring, melintir, turun, atau bergeser, perbaikan kosmetik berisiko menyembunyikan masalah dan menyulitkan pemasangan komponen pada tahap akhir.

Pengukuran sebelum pembongkaran memberikan kondisi dasar yang dapat digunakan untuk menyusun urutan restorasi. Setelah posisi struktur dipahami, koreksi sasis, perbaikan karat, pemasangan panel, penyetelan pintu, dan pengecatan dapat dilakukan dengan referensi yang lebih jelas.

Ketika memilih bengkel restorasi mobil tua Surabaya atau workshop rujukan di kota lain, tanyakan bagaimana kondisi struktur diperiksa, titik apa yang digunakan sebagai acuan, serta apakah hasil awal dan akhirnya didokumentasikan.
